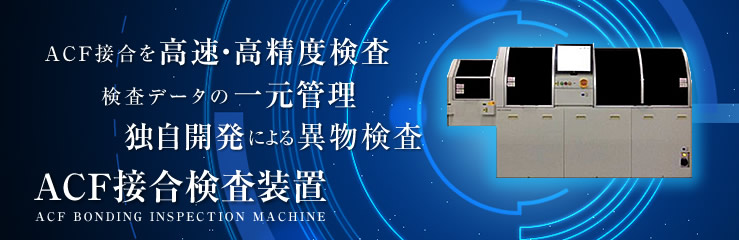

ACF接合検査装置 特設ページ

ACF接合検査装置 D Series

SELのコンセプト/技術

  • 多くの使用実績
    車載からモバイル用途で、1.5インチの小型液晶から17インチの横長液晶パネルまで多くの対応実績がございます。また、パネルの大型化に伴い、最大19インチまで対応しました。
  • お客様のご要望を形にする
    使用現場の声を大切にし、積み上げてきたオプション機能は30種類を超えます。
  • 実装ラインの品質向上へお役立ち
    OK/NG判定にとどまらず、定量化に取り組むことによりライン品質の維持向上に貢献いたします。

D Series

D420A2 圧痕(異物)2検査ユニット検査装置

D420A2 圧痕(異物)2検査ユニット検査装置

IC/FPCとパネル接合部の圧痕状態、実装位置ずれ検査が可能。
最大19.0インチまでの大型パネルに対応し、
2検査ユニットにより更なる高速検査を実現しました。

2ユニット搭載により検査タクトの更なる高速化を実現
SEL-D420A2車載/モバイル/AV向け (19.0インチ以下)

圧痕検査

粒子検出

粒子検出

粒子少検出

粒子少検出

異物検査

異物(カレット)検出

異物(カレット)検出

異物(繊維)検出

異物(繊維)検出

異物(キズ)検出

異物(キズ)検出

異物(樹脂)検出

異物(樹脂)検出

圧痕ずれ検査

粒子による圧痕ずれ検出

粒子による圧痕ずれ検出

V Series

圧痕(異物)検査/位置ずれ検査装置

圧痕(異物)検査/位置ずれ検査装置

IC/FPCとパネル接合部の圧痕状態、実装位置ずれ検査が可能。
オプションにてキズ、異物混入(繊維/金属/樹脂)の検査も実績がございます。
2枚搬送にも対応し、小型パネルの高速検査が可能です。

SEL-V150Ax2車載向け(15.4インチ以下)
SEL-V170AL車載向け(17インチ以下)
SEL-V170Ax3車載/モバイル向け(17インチ/8インチ以下)
SEL-V170BL車載向け圧痕検査専用(17インチ以下)

圧痕検査

粒子検出

粒子検出

粒子少検出

粒子少検出

異物検査

異物(カレット)検出

異物(カレット)検出

異物(繊維)検出

異物(繊維)検出

異物(キズ)検出

異物(キズ)検出

異物(樹脂)検出

異物(樹脂)検出

位置ずれ検査

位置ずれ検出

位置ずれ検出

※SEL-V170BLには対応しておりません。

圧痕ずれ検査

粒子による圧痕ずれ検出

粒子による圧痕ずれ検出

納入実績

日本国内各地
中国・台湾・マレーシア

端子間異物検査装置

端子間検査装置

実装部品(IC/FPC)の端子間に混入した異物検査に特化した検査装置です。
異物と気泡の切り分けも可能としました。
(気泡と認識した候補は、OK/NGのいずれにも振り分けが可能です。)
※弊社製ACF接合検査装置に追加設置が可能です。

SEL-V170BT車載・モバイル向け(17インチ/8インチ以下)

異物検査

端子間異物検出1

端子間異物検出1

端子間異物検出2

端子間異物検出2

気泡検出

気泡検出

納入実績

日本国内各地
中国・台湾・マレーシア

PWB圧着検査装置

PWB圧着検査装置

プリント基板とFPCの接合部の圧着状態、実装位置ずれの基本的な検査を行います。
オプションとして、異物混入の検査が可能です。

SEL-V170BP車載向け(17.0インチ以下)

圧着状態検査

圧着状態検出

圧着状態検出
圧着状態検査

異物検査

異物検出

異物検出

納入実績

中国

Option

AOIサーバー

AOIサーバー

各検査装置での各パネルの検査結果を迅速に確認する事が可能です。装置による検査結果を目視する事により、判定結果の変更なども可能としました。
検査結果の検索は「ID検索」「期間選択」どちらにも対応しており、不良個所の画像を即時確認する事で、目視再検査効率化を図れます。

AOIサーバーD Series:SEL-D420A2向け
V Series:SEL-V150Ax2/V170AL/V170Ax3/V170BL/V170BT向け
AOIサーバー

納入実績

日本国内各地
中国・台湾・マレーシア

ACF接合検査装置(液晶ディスプレイ)ラインナップ

※お客様要望に合わせたカスタマイズが可能です。

SEL-D420A2SELV150Ax2SEL-V170ALSEL-V170Ax3SEL-V170BTSEL-V170BTSEL-V170BP
SEL-D420A2SEL-V150Ax2SEL-V170ALSEL-V170Ax3SEL- V170BLSEL-V170BTSEL-V170BP
パネル
サイズ
3”~19.0”3"~15.4"3"~17.0"3"~8.0"
※1枚搬送の場合
3"~17.0"対応
3”~17.0”3"~17.0"3"~17.0"
CT12.3”
(DrS×4/FPC×1/DrG2)
約9sec
7"(Dr×4/FPC×1)
約16sec
7"(Dr×4/FPC×1)
約16sec
7"(Dr×1/FPC×1)
約3.5sec
7” (Dr×4 / FPC×1)
約16sec
7"(Dr×4/FPC×1)
約16sec
8"(FPC×1+PWB×1)
約7sec(検査長80mm)
検査
精度
粒子カウント
平均値±10%
圧痕ずれ:3σ≦3um
粒子カウント
平均値±10%
位置ずれ:3σ≦1um
粒子カウント
平均値±10%
位置ずれ:3σ≦1um
粒子カウント
平均値±10%
位置ずれ:3σ≦1um
粒子カウント
平均値±10%
繰り返し精度
L.W.S:平均画素数≦15%以内
繰り返し精度
L.W.S:平均画素数≦15%以内
特徴・2検査ユニット[圧痕/圧痕]
・圧痕/圧痕ずれ検査
・COG/FOGと連結し、自動搬送で検査を行う。
・1枚/2枚搬送対応可能
・圧痕/位置ずれ検査
・COG/FOGと連結し、自動搬送で検査を行う。
・1枚搬送のみ
・圧痕/位置ずれ検査
・COG/FOGと連結し、自動搬送で検査を行う。
・1枚搬送のみ
・圧痕/位置ずれ検査
・COG/FOGと連結し、自動搬送で検査を行う。
・2枚搬送のみ
※1枚搬送対応可
・圧痕検査
・COG/FOGと連結し、自動搬送で検査を行う。
・1枚搬送のみ
・端子間異物検査
・端子と端子の間の異物を検出する。※異物と気泡の切り分けが可能。
・1枚搬送のみ
・SEL-V170ALと連結可能
・FOB実装のずれ、圧着状態を検査
・FOBと連結し、自動搬送で検査を行う。
・1枚搬送のみ
外形
寸法
L×D×H  (mm)
2,870×1,400×1,600
L×D×H(mm)
2.600×1.000×1.600
L×D×H(mm)
3.000×1.000×1.600
L×D×H(mm)
3.000×1.000×1.600
L×D×H(mm)
1.200×1.000×1.600
L×D×H(mm)
1.200×1.000×1.600
L×D×H(mm)
1.200×1.000×1.600
